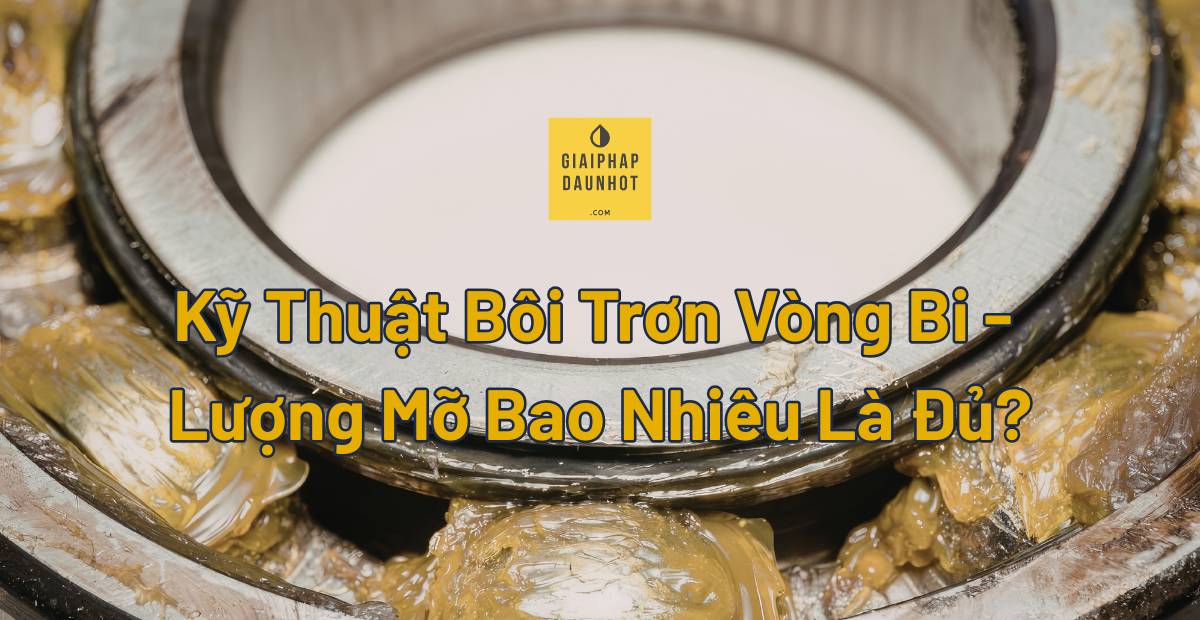

Kỹ Thuật Bôi Trơn Vòng Bi – Lượng Mỡ Bao Nhiêu Là Đủ? Bơm Nhiều Có Hại Không?
Kỹ Thuật Bôi Trơn Vòng Bi —
Hướng Dẫn Chuẩn Cho Kỹ Thuật Viên
Bôi trơn vòng bi sai cách — bơm quá nhiều mỡ — là nguyên nhân phổ biến nhất gây hỏng vòng bi sớm, chiếm đến 36% tổng số vòng bi hỏng theo nghiên cứu của SKF. Nghịch lý là nhiều kỹ thuật viên nghĩ “càng nhiều mỡ càng tốt” nhưng thực tế mỡ thừa gây churning, nhiệt tăng cao và phá hủy seal. Kỹ thuật bôi trơn vòng bi đúng chuẩn dựa trên công thức tính lượng mỡ theo kích thước vòng bi và chu kỳ bơm theo tốc độ ndm factor — không phải theo cảm tính. Bài này hướng dẫn quy trình chuẩn từng bước cho kỹ thuật viên bảo trì công nghiệp: từ cách tính đúng lượng mỡ, xác định chu kỳ bơm, nhận biết over-lubrication và under-lubrication, đến chọn đúng loại mỡ NLGI phù hợp với điều kiện vận hành.
Tại sao vòng bi cần bôi trơn đúng cách? (tải trọng, tốc độ, nhiệt độ)
Vòng bi (bearing) là chi tiết chịu tải cơ học rất cao trong khi phải vận hành liên tục với độ chính xác cao. Tiếp xúc giữa vòng trong, vòng ngoài và các con lăn (hoặc bi cầu) là tiếp xúc điểm hoặc tiếp xúc đường — áp suất tiếp xúc Hertz có thể đạt 1.000–4.000 MPa (1–4 GPa) ngay tại vùng tiếp xúc. Ở áp suất này, không có mỡ nào tạo được màng dầu đủ dày để ngăn tiếp xúc kim loại hoàn toàn — do đó vòng bi phụ thuộc vào cơ chế bôi trơn Elasto-Hydrodynamic (EHD), trong đó kim loại biến dạng đàn hồi và màng dầu mỏng hình thành trong vùng tiếp xúc.
Ba yếu tố quyết định yêu cầu bôi trơn vòng bi:
Tải trọng (Load): Tải lớn hơn → áp suất tiếp xúc lớn hơn → cần mỡ có độ nhớt cao hơn hoặc phụ gia EP (Extreme Pressure) để bảo vệ bề mặt. Vòng bi chịu tải va đập (shock load) như trong máy nghiền, búa đập cần mỡ NLGI 3 với phụ gia chịu áp đặc biệt.
Tốc độ (Speed): Tốc độ cao → màng EHD hình thành dễ hơn nhưng nhiệt sinh ra nhiều hơn → cần mỡ có độ nhớt thấp hơn để giảm churning. Tốc độ thấp → cần mỡ có độ nhớt cao hơn để đảm bảo màng dầu đủ dày ở vùng tiếp xúc. Thông số kết hợp giữa tốc độ và kích thước được biểu diễn qua ndm factor (n = rpm, dm = đường kính trung bình vòng bi mm).
Nhiệt độ vận hành (Temperature): Nhiệt độ cao làm mỡ chảy lỏng hơn (giảm độ nhớt thực tế) và đẩy nhanh oxy hóa dầu nền. Trong điều kiện nhiệt độ cao liên tục (> 120°C), mỡ lithium thường không đủ — cần mỡ polyurea hoặc mỡ calcium sulfonate complex. Tại các nhà máy ở miền Nam Việt Nam với nhiệt độ môi trường 35–38°C và nhiệt độ vòng bi có thể lên 60–80°C, cần xem xét yếu tố này khi chọn mỡ.
Công thức tính lượng mỡ cho vòng bi (G = 0.005 × D × B)
Sai lầm phổ biến nhất trong bôi trơn vòng bi là bơm mỡ theo cảm tính — “bơm cho đến khi thấy mỡ trào ra” hoặc “bơm 3 bơm như lần trước”. Lượng mỡ tối ưu có thể tính toán chính xác bằng công thức SKF chuẩn quốc tế:
G = 0.005 × 80 × 18 = 7,2 gram ≈ 1–2 bơm súng mỡ tiêu chuẩn
Ví dụ thực tế: Vòng bi 6312 (D = 130mm, B = 31mm)
G = 0.005 × 130 × 31 = 20,15 gram ≈ 4–5 bơm súng mỡ tiêu chuẩn
Lưu ý quan trọng: công thức trên tính lượng mỡ cho lần bơm tái bổ sung (re-greasing) — không phải lượng mỡ ban đầu khi lắp vòng bi mới. Khi lắp mới, buồng vòng bi (bearing housing) thường được điền mỡ ở mức 1/3 đến 1/2 thể tích buồng tùy theo tốc độ: tốc độ cao → 1/3 buồng, tốc độ thấp → 1/2 buồng.
Để tra kích thước vòng bi (D và B) theo mã hiệu: vòng bi 6208 có thể tra trực tiếp trong catalog SKF, NSK, NTN hoặc FAG. Mã 6208: loại single row deep groove ball bearing, D = 80mm, d (đường kính trong) = 40mm, B = 18mm.
Chu kỳ bơm mỡ theo tốc độ và tải trọng (bảng ndm factor)
ndm factor (còn gọi là speed factor) = n (rpm) × dm (mm), trong đó dm = (D + d) / 2 là đường kính trung bình vòng bi. ndm càng cao → vòng bi quay nhanh hơn tương đối với kích thước → mỡ bị churning nhiều hơn → cần thay mỡ thường xuyên hơn.
| ndm Factor | Chu kỳ bơm mỡ (điều kiện bình thường) | Điều kiện nặng (nhiệt, ẩm, bụi) | Ví dụ ứng dụng |
|---|---|---|---|
| < 75.000 | 5.000 – 8.000 giờ | 2.500 – 4.000 giờ | Vòng bi băng tải tốc độ thấp, quạt công nghiệp lớn |
| 75.000 – 150.000 | 3.000 – 5.000 giờ | 1.500 – 2.500 giờ | Motor điện trung bình, bơm ly tâm, hộp giảm tốc |
| 150.000 – 300.000 | 1.000 – 3.000 giờ | 500 – 1.500 giờ | Motor điện tốc độ cao, máy nén khí trục vít, máy tiện CNC |
| > 300.000 | 500 – 1.000 giờ | 250 – 500 giờ | Trục chính máy mài, spindle tốc độ cao, turbine nhỏ |
Công thức tính chu kỳ bơm mỡ nhanh theo SKF:
Trong đó: ndm = n × dm (n = rpm, dm = đường kính trung bình mm), d = đường kính trong vòng bi (mm)
Ví dụ: Vòng bi 6208 (d = 40mm, dm = 60mm) ở 1.450 rpm:
ndm = 1.450 × 60 = 87.000
tf = (14.000.000 / 87.000) – (4 × 40) = 160,9 – 160 = 0,9 giờ???
→ Số âm hoặc rất nhỏ nghĩa là ở tốc độ này vòng bi cần bơm mỡ liên tục — cần hệ thống bôi trơn tập trung tự động hoặc vòng bi sealed-for-life.
Lưu ý: điều kiện thực tế tại nhà máy Việt Nam thường phải rút ngắn chu kỳ thêm 25–50% do nhiệt độ môi trường cao, độ ẩm lớn và bụi bẩn trong không khí. Xem thêm về phân tích dầu và mỡ định kỳ để xác định chu kỳ chính xác cho thiết bị cụ thể.
Hậu quả của bơm quá nhiều mỡ (over-lubrication — nhiệt tăng, mỡ bắn ra)
Nghịch lý quan trọng nhất trong bôi trơn vòng bi: quá nhiều mỡ gây hại không kém thiếu mỡ. Over-lubrication là nguyên nhân gây hỏng vòng bi phổ biến hàng thứ 2 sau mài mòn tự nhiên — và thường khó phát hiện hơn vì nguyên nhân trái ngược với trực giác.
- Mỡ dư bị churning (khuấy trộn cơ học) bởi con lăn — sinh nhiệt
- Nhiệt độ vòng bi tăng ngay sau khi bơm, không giảm
- Áp suất trong housing tăng — đẩy mỡ qua seal ra ngoài
- Seal bị đẩy lồi, lão hóa nhanh và hỏng sớm
- Mỡ tràn ra ngoài hút bụi và bẩn — ô nhiễm trở lại
- Tiêu thụ điện năng motor tăng 10–20%
- Tuổi thọ mỡ giảm do oxy hóa nhiệt nhanh hơn
- Màng mỡ tại vùng tiếp xúc mỏng dần → tiếp xúc kim loại
- Nhiệt độ vòng bi tăng từ từ qua nhiều giờ
- Tiếng kêu tăng dần — từ vi vu nhẹ đến tiếng nghiến
- Bề mặt con lăn và vòng đua bị mài mòn không đều
- Spalling (bong tróc bề mặt) xuất hiện sau vài trăm giờ
- Vòng bi hỏng đột ngột — nguy cơ ngừng máy ngoài kế hoạch
Hậu quả của thiếu mỡ (under-lubrication — mài mòn, vòng bi nóng đỏ)
Under-lubrication là vấn đề cổ điển và dễ hiểu hơn over-lubrication — nhưng không kém phần nghiêm trọng. Nguyên nhân thiếu mỡ tại nhà máy: bỏ quên lịch bơm mỡ, nipple bơm mỡ bị tắc do cặn mỡ cũ, mỡ bị rửa trôi bởi nước vệ sinh áp suất cao, hoặc mỡ bị oxy hóa và đặc lại không còn di chuyển được trong housing.
Dấu hiệu nhận biết thiếu mỡ theo từng giai đoạn: Giai đoạn sớm (100–500 giờ): tiếng vi vu tần số cao, nhiệt độ tăng nhẹ 5–10°C. Giai đoạn trung (500–1000 giờ): tiếng nghiến rõ hơn, nhiệt độ tăng 20–40°C, máy rung nhẹ. Giai đoạn cuối (> 1000 giờ): tiếng kêu lớn, nhiệt độ vòng bi có thể > 100°C, seal cháy và rò, vòng bi có nguy cơ lock-up.
Giải pháp tốt nhất là theo dõi vòng bi định kỳ bằng thiết bị đo rung (vibration monitoring) hoặc phân tích mỡ tại phòng lab. Xem thêm về phân tích mỡ định kỳ để phát hiện vòng bi sắp hỏng trước khi xảy ra sự cố.
Chọn loại mỡ phù hợp cho vòng bi (NLGI grade, nhiệt độ, tốc độ)
Không có một loại mỡ “tốt cho mọi vòng bi” — lựa chọn phải dựa trên 3 yếu tố: NLGI grade phù hợp tốc độ, độ nhớt dầu nền phù hợp tải và nhiệt, và chất làm đặc phù hợp nhiệt độ.
Về chất làm đặc (thickener): Lithium (Li) và Lithium Complex (Li-X) là phổ biến nhất, chịu nhiệt đến 120°C (Li) và 150°C (Li-X). Calcium Sulfonate Complex (Ca-X) chịu nhiệt đến 180°C và kháng nước xuất sắc — lý tưởng cho môi trường ẩm ướt. Polyurea chịu nhiệt đến 160°C, không tương thích với mỡ lithium, dùng phổ biến trong motor điện sealed. Tham khảo so sánh chi tiết tại bài Klüber vs Castrol vs Shell — mỡ công nghiệp.
Bơm mỡ tự động vs bơm thủ công
Bơm mỡ thủ công (súng bơm mỡ) là phổ biến nhất tại Việt Nam — nhưng có 2 rủi ro lớn: (1) Kỹ thuật viên có thể bơm quá nhiều hoặc quá ít do không đo lượng. (2) Kỳ bôi trơn thường được thực hiện theo lịch định kỳ cố định — không phản ánh tình trạng thực tế của mỡ trong vòng bi (vòng bi vận hành nặng cần bơm sớm hơn, vòng bi nhàn có thể bơm muộn hơn).
- Tính lượng mỡ cần bơm theo công thức G = 0.005 × D × B trước khi bơm
- Lau sạch nipple bơm mỡ trước khi gắn súng — tránh đưa bụi bẩn vào housing
- Bơm từ từ — không bơm nhanh hết lượng một lúc (tạo áp suất đột ngột)
- Mở van thoát mỡ (nếu có) trước khi bơm để mỡ cũ thoát ra dễ hơn
- Đo nhiệt độ vòng bi trước và 30 phút sau khi bơm — kiểm tra không tăng
- Ghi nhật ký bôi trơn: ngày giờ, lượng mỡ, nhiệt độ trước/sau, quan sát bất thường
- Dùng súng bơm mỡ có đồng hồ đo lượng (grease meter) để kiểm soát chính xác hơn
Hệ thống bơm mỡ tự động (automatic lubrication system) giải quyết cả hai vấn đề trên: bơm lượng nhỏ, đúng giờ, liên tục — giảm cả over-lubrication và under-lubrication. Đặc biệt hiệu quả cho vòng bi khó tiếp cận, nguy hiểm (vị trí cao, gần nguồn nhiệt) hoặc cần bôi trơn liên tục 24/7. Xem thêm về hệ thống bôi trơn tập trung và lợi ích kinh tế của việc triển khai cho nhà máy.
Tham khảo thêm về chu kỳ bảo dưỡng thiết bị tổng quát tại bài chu kỳ thay dầu máy công nghiệp và phân tích tình trạng dầu/mỡ định kỳ tại bài phân tích dầu nhớt Oil Analysis.
Câu hỏi thường gặp về kỹ thuật bôi trơn vòng bi
Bơm mỡ vòng bi bao nhiêu bơm là đủ?
Không tính theo số bơm — tính theo lượng gram theo công thức G = 0.005 × D × B (D = đường kính ngoài vòng bi mm, B = chiều rộng vòng bi mm). Ví dụ vòng bi 6308 có D = 90mm, B = 23mm: G = 0.005 × 90 × 23 = 10,35 gram ≈ 2–3 bơm súng mỡ tiêu chuẩn (mỗi bơm khoảng 3–5 gram tùy súng). Tốt nhất dùng súng bơm mỡ có đồng hồ đo lượng hoặc cân khối lượng để đảm bảo chính xác. Tham khảo thêm tại bài mỡ bôi trơn NLGI 2.
Vòng bi bị nóng có phải do thiếu mỡ không?
Vòng bi nóng có thể do CẢ HAI chiều: thiếu mỡ VÀ thừa mỡ. Thiếu mỡ: nhiệt sinh ra do ma sát kim loại — vòng bi nóng dần tăng đều theo giờ. Thừa mỡ: nhiệt sinh ra do mỡ dư bị churning bởi các con lăn — vòng bi nóng ngay sau khi bơm. Cách phân biệt: nếu vòng bi nóng SAU KHI vừa bơm mỡ → bơm quá nhiều. Nếu nóng DẦN và tiếng động tăng → thiếu mỡ. Nhiệt độ vòng bi bình thường ≤ 70°C (hoặc nhiệt độ môi trường + 40°C). Để chẩn đoán chính xác hơn, tham khảo phân tích mỡ Oil Analysis.
Mỡ NLGI nào tốt cho vòng bi tốc độ cao?
Vòng bi tốc độ cao (ndm > 300.000) dùng mỡ NLGI 1 hoặc NLGI 2 với dầu nền độ nhớt thấp (VG 46–100). Mỡ NLGI 3 quá cứng sẽ gây churning ở tốc độ cao và tạo nhiệt. Mỡ tốc độ cao phổ biến: Klüber Isoflex NBU 15 (tốc độ rất cao), Shell Gadus S3 V220C 2, SKF LGEM 2. Quan trọng: kiểm tra Speed Factor (A factor) trên catalog mỡ — chọn mỡ có A factor phù hợp với ndm của vòng bi. Xem so sánh tại bài Klüber vs Castrol vs Shell mỡ công nghiệp.
Bao lâu bơm mỡ vòng bi một lần?
Chu kỳ bơm mỡ phụ thuộc vào ndm factor: ndm < 75.000: bơm mỡ mỗi 5.000–8.000 giờ. ndm 75.000–150.000: bơm mỡ mỗi 3.000–5.000 giờ. ndm 150.000–300.000: bơm mỡ mỗi 1.000–3.000 giờ. ndm > 300.000: bơm mỡ mỗi 500–1.000 giờ. Điều kiện nặng (nhiệt cao, ẩm, bụi) rút ngắn chu kỳ 25–50%. Tham khảo thêm về lịch bảo trì tổng thể tại bài chu kỳ thay dầu máy công nghiệp.
Có thể trộn 2 loại mỡ khác nhau không?
Không nên trộn 2 loại mỡ khác nhau — đặc biệt khi chất làm đặc khác nhau. Ví dụ: mỡ lithium complex + mỡ polyurea có thể làm mỡ chảy lỏng hoặc cứng lại bất thường khi trộn. Trước khi đổi loại mỡ: phải bơm hết mỡ cũ ra, lau sạch, rồi nạp mỡ mới. Ngoại lệ duy nhất: mỡ cùng loại thickener từ cùng nhà sản xuất thường tương thích — nhưng vẫn nên kiểm tra catalog kỹ thuật trước. Xem thêm tại bài hệ thống bôi trơn tập trung để hiểu cách quản lý nhiều loại mỡ trong nhà máy.
